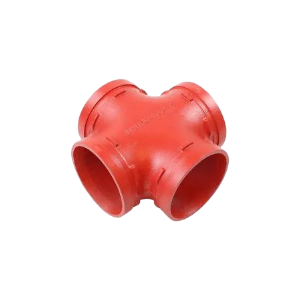

উচ্চ-পারফরম্যান্স ট্রেঞ্চ ফোর-ওয়ে গ্রুভড কাপলিংস
পণ্য ওভারভিউ
শানসি বোট ট্রেঞ্চ চার-মুখী খাঁজকাটা কাপলিংগুলি বিশেষভাবে অগ্নি সুরক্ষা পাইপলাইন সিস্টেমের জন্য ডিজাইন করা হয়েছে। DN65 থেকে DN300 পর্যন্ত সম্পূর্ণ মূলধারার মাপ কভার করে, এই ধরনের পাইপ কাপলিংগুলি ব্যাপক ক্ষয়-বিরোধী সুরক্ষার জন্য পৃষ্ঠে একটি লাল ইপোক্সি আবরণ সহ নমনীয় লোহা থেকে নিক্ষেপ করা হয়।
সমস্ত যান্ত্রিক পাইপ ফিটিং সম্পূর্ণরূপে GB5135.11 জাতীয় অগ্নি সুরক্ষা মানগুলি মেনে চলে এবং 1.6MPa পর্যন্ত রেট দেওয়া কাজের চাপ সহ অফিসিয়াল 3C ফায়ার সার্টিফিকেশন ধারণ করে৷ গ্রুভড কানেকশন মোড অবলম্বন করে, এই গ্রুভড কাপলিং ফিটিংগুলি নির্মাণের সময় কমাতে এবং সাইটের নিরাপত্তা উন্নত করতে সাইটের ঢালাই পদ্ধতিগুলি দূর করে।
সিলিং কাঠামো স্থিতিশীল লিক-প্রুফ কর্মক্ষমতা এবং পাইপলাইনের ভিতরে কম তরল প্রতিরোধের সরবরাহ করে। পেশাদার ইস্পাত পাইপ ফিটিংস হিসাবে, তারা চার-মুখী প্রবাহের ডাইভারশন এবং বহু-শাখা বিন্যাস উপলব্ধি করে, প্রধান ফায়ার লাইন এবং বৃহৎ জল সরবরাহ এবং নিষ্কাশন পাইপলাইন নেটওয়ার্কগুলির সাথে একাধিক শাখা পাইপ সংযোগের প্রয়োজনীয়তার সাথে পুরোপুরি মিলে যায়।
প্রযুক্তিগত বিশেষ উল্লেখ
- পণ্যের ধরন: ফোর-ওয়ে গ্রুভড পাইপ ফিটিং, ক্রস ব্রাঞ্চ পাইপ কাপলিং
- কাঁচামাল: উচ্চ শক্তি নমনীয় লোহা
- সারফেস ট্রিটমেন্ট: লাল ইপোক্সি অ্যান্টি-জারা স্প্রে করা
- আকার পরিসীমা: DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300
- রেটেড কাজের চাপ: 1.6 MPa
- সংযোগ পদ্ধতি: খাঁজযুক্ত বাতা সংযোগ, কোন ঢালাই প্রয়োজন
- এক্সিকিউটিভ স্ট্যান্ডার্ড: GB5135.11 অগ্নি সুরক্ষা জাতীয় মান
- সার্টিফিকেশন: জাতীয় 3C ফায়ার সেফটি সার্টিফিকেশন
- মূল ফাংশন: ফোর-ওয়ে পাইপলাইন শান্ট এবং মাল্টি-ডিরেকশনাল শাখা সংযোগ
পণ্য বৈশিষ্ট্য এবং সুবিধা
1. বিশেষায়িত ফায়ার প্রোটেকশন সার্টিফাইড ফিটিং
ফায়ার ইঞ্জিনিয়ারিংয়ের জন্য স্ট্যান্ডার্ড গ্রুভড পাইপ ফিটিং হিসাবে, পুরো সিরিজটি 3C সার্টিফিকেশন পাস করে এবং GB5135.11 মান পূরণ করে, আনুষ্ঠানিক ফায়ার প্রকল্প গ্রহণ এবং পরিদর্শনের জন্য সম্পূর্ণরূপে যোগ্য।
2. ঢালাই-মুক্ত খাঁজকাটা ইনস্টলেশন
এই সিরিজের পাইপ কাপলিংগুলি গরম ঢালাই ছাড়াই গ্রুভড ক্ল্যাম্প অ্যাসেম্বলি গ্রহণ করে, নির্মাণ সাইটে আগুনের ঝুঁকি এড়ায় এবং বড় পাইপলাইন প্রকল্পগুলিতে যান্ত্রিক পাইপ ফিটিংগুলির ইনস্টলেশন দক্ষতা ব্যাপকভাবে উত্তোলন করে।
3. উচ্চ চাপ প্রতিরোধের সঙ্গে নমনীয় আয়রন শরীর
নমনীয় লোহা কাঁচামাল অসামান্য কম্প্রেশন এবং প্রভাব প্রতিরোধের নিয়ে আসে। খাঁজযুক্ত কাপলিং ফিটিংস দীর্ঘমেয়াদী পাইপলাইন অপারেশনের অধীনে বিকৃতি ছাড়াই অবিচলিতভাবে 1.6MPa কাজের চাপ সহ্য করতে পারে।
4. লাল Epoxy বিরোধী জারা আবরণ
ইউনিফর্ম রেড ইপোক্সি স্প্রে করা ভেতরের এবং বাইরের পৃষ্ঠগুলিকে ঢেকে দেয়, জং এবং ক্ষয় রোধ করতে কার্যকরভাবে জল এবং বায়ুর যোগাযোগকে আলাদা করে, আর্দ্র আগুন এবং জল সরবরাহের পরিবেশে ইস্পাত পাইপের ফিটিংগুলির পরিষেবা জীবনকে প্রসারিত করে।
5. নির্ভরযোগ্য sealing এবং কম তরল প্রতিরোধের
মসৃণ অভ্যন্তরীণ গহ্বরের নকশা জলের মাধ্যমের প্রবাহ প্রতিরোধকে হ্রাস করে, যখন মিলিত রাবার সিলিং রিংগুলি পাইপলাইনের জলের ছিদ্রের লুকানো বিপদ দূর করতে টাইট লিক-মুক্ত সংযোগ অর্জন করে।
6. জটিল পাইপলাইন বিন্যাসের জন্য ফোর-ওয়ে শান্ট
অনন্য ফোর-ওয়ে ক্রস স্ট্রাকচার চার দিকে একযোগে শাখা পাইপলাইন সমর্থন করে, প্রধান ফায়ার পাইপ এবং বড় জল সরবরাহ পাইপ নেটওয়ার্কগুলিতে মাল্টি-শাখা সংযোগের লেআউট চাহিদা সমাধান করে।
ধাপে ধাপে ইনস্টলেশন গাইড
- স্টিলের পাইপ ফিটিংসের খাঁজ এবং পাইপের প্রান্তের পৃষ্ঠ পরিষ্কার করুন, খাঁজযুক্ত পাইপের ফিটিংগুলির সাথে মসৃণ মিল নিশ্চিত করতে burrs, মরিচা এবং ধ্বংসাবশেষ অপসারণ করুন।
- সিলিং রাবারের রিংটি চার-মুখী খাঁজযুক্ত কাপলিংয়ের ভিতরের খাঁজে রাখুন, বিকৃতি বা ক্ষতির জন্য রিংটি পরীক্ষা করুন।
- প্রি-গ্রুভড পাইপের প্রান্তের সাথে খাঁজকাটা কাপলিং ফিটিংগুলি সারিবদ্ধ করুন, সম্পূর্ণ ফিট না হওয়া পর্যন্ত পাইপটিকে ক্রস বডির উভয় পাশে ঠেলে দিন।
- প্রতিটি সংযোগকারী প্রান্তে মিলে যাওয়া খাঁজযুক্ত ক্ল্যাম্পগুলি ইনস্টল করুন, একটি টর্ক রেঞ্চ দিয়ে সমানভাবে বোল্টগুলি বেঁধে দিন।
- পাইপলাইন ডিজাইন লেআউট অনুসারে চারটি শাখার দিক সামঞ্জস্য করুন, নিশ্চিত করুন যে সমস্ত ক্ল্যাম্পগুলি আলগা থ্রেড ছাড়াই লক করা আছে।
- সমস্ত পাইপ কাপলিং ইনস্টল করার পরে, আনুষ্ঠানিক ব্যবহারের আগে সমস্ত জয়েন্টগুলি জলের ফুটো আছে কিনা তা পরীক্ষা করার জন্য পাইপলাইনের চাপ পরীক্ষা করুন।
অ্যাপ্লিকেশন দৃশ্যকল্প
ফায়ার স্প্রিংকলার সিস্টেম তৈরি করা
শপিং মল, অফিস ভবন এবং আবাসিক কমপ্লেক্সে একাধিক স্প্রিংকলার শাখা পাইপ সংযোগ করার জন্য প্রধান ফায়ার পাইপলাইনের জন্য খাঁজযুক্ত পাইপ ফিটিং।
বড় পৌর জল সরবরাহ নেটওয়ার্ক
পৌরসভার জল সরবরাহের ট্রাঙ্ক লাইনগুলিতে বহু-দিকীয় জলের ডাইভারশন এবং শাখা পাইপলাইন বিন্যাসের জন্য পাইপ কাপলিং প্রয়োগ করা হয়।
শিল্প কারখানা নিষ্কাশন ব্যবস্থা
কারখানার বর্জ্য জল এবং পুনর্ব্যবহৃত জলের পাইপলাইন বহু-শাখা বিতরণ বিন্যাসের জন্য ব্যবহৃত যান্ত্রিক পাইপ ফিটিং।
ভূগর্ভস্থ ব্যাপক পাইপ গ্যালারি
খাঁজযুক্ত কাপলিং ফিটিংগুলি পরবর্তীতে সুবিধাজনক রক্ষণাবেক্ষণ এবং প্রতিস্থাপন সহ ভূগর্ভস্থ জটিল পাইপলাইন বিন্যাসের সাথে খাপ খায়।
গুদাম ও লজিস্টিক পার্ক ফায়ার প্রকল্প
বড় আকারের ইস্পাত পাইপ ফিটিং DN150-DN300 বড় গুদাম প্রধান ফায়ার পাইপলাইন মাল্টি-শাখা সংযোগ প্রয়োজনীয়তা মেলে।
বেসমেন্ট এবং আন্ডারগ্রাউন্ড গ্যারেজ ফায়ার পাইপিং
ঢালাই ছাড়া কম নির্মাণ ঝুঁকি, বন্ধ ভূগর্ভস্থ স্থান ফায়ার পাইপলাইন নির্মাণের জন্য উপযুক্ত।
ক্রেতাদের জন্য মূল সুবিধা
- নির্মাণ শ্রমের খরচ কমানো: ঢালাই-মুক্ত খাঁজকাটা সমাবেশ পাইপলাইন নির্মাণ চক্রকে ব্যাপকভাবে সংক্ষিপ্ত করে এবং শ্রমিকদের শ্রমের ইনপুট হ্রাস করে।
- ফায়ার ইঞ্জিনিয়ারিং গ্রহণযোগ্যতা মানগুলি পূরণ করুন: সম্পূর্ণ 3C সার্টিফিকেশন এবং GB স্ট্যান্ডার্ড সম্মতি, অযোগ্য পাইপ ফিটিং দ্বারা সৃষ্ট প্রকল্পের পুনর্ব্যবহার এড়ানো।
- নিম্ন দীর্ঘমেয়াদী রক্ষণাবেক্ষণ খরচ: লাল ইপোক্সি অ্যান্টি-জারা আবরণ এবং চাপ-প্রতিরোধী নমনীয় আয়রন বডি খাঁজযুক্ত পাইপ ফিটিংগুলির প্রতিস্থাপনের ফ্রিকোয়েন্সি হ্রাস করে।
- ওয়ান-স্টপ সংগ্রহের জন্য বিস্তৃত আকারের কভারেজ: পাইপ কাপলিংগুলির DN65-DN300 পূর্ণ আকারের পরিসীমা সমস্ত সাধারণ আগুন এবং জল সরবরাহ পাইপলাইন ইঞ্জিনিয়ারিং চাহিদাগুলিকে সন্তুষ্ট করে।
- নির্মাণ সাইটের নিরাপত্তা উন্নত করুন: অভ্যন্তরীণ এবং বন্ধ নির্মাণ পরিবেশে আগুনের ঝুঁকি কমাতে ওপেন ফ্লেম ওয়েল্ডিং বাদ দিন।
- শক্তিশালী সার্বজনীন ম্যাচিং পারফরম্যান্স: স্ট্যান্ডার্ড খাঁজ আকারের নকশা বাজারে বেশিরভাগ মূলধারার ইস্পাত পাইপ ফিটিং এবং যান্ত্রিক পাইপ ফিটিংগুলির সাথে সামঞ্জস্যপূর্ণ।
সার্টিফিকেশন এবং কমপ্লায়েন্স স্ট্যান্ডার্ড
সমস্ত উচ্চ-পারফরম্যান্স ট্রেঞ্চ ফোর-ওয়ে গ্রুভড কাপলিংগুলি অগ্নি সুরক্ষার জন্য যোগ্য খাঁজযুক্ত পাইপ ফিটিংগুলির অন্তর্গত, ফায়ার স্প্রিংকলার উপাদানগুলির জন্য GB5135.11 জাতীয় মান অনুসারে কঠোরভাবে উত্পাদিত হয়। পাইপ কাপলিং এর প্রতিটি ব্যাচ প্রসবের আগে একাধিক কঠোর কারখানা পরীক্ষা পাস করে:
- নমনীয় লোহা কাঁচামাল রচনা এবং প্রসার্য শক্তি পরিদর্শন
- লাল epoxy আবরণ বেধ এবং বিরোধী জারা কর্মক্ষমতা পরীক্ষা
- 1.6MPa সম্পূর্ণ জলবাহী চাপ ফুটো সমাপ্ত যান্ত্রিক পাইপ ফিটিং পরীক্ষা
- খাঁজযুক্ত কাপলিং ফিটিংসের জন্য খাঁজ মাত্রিক সহনশীলতা পরিদর্শন যথার্থতার সাথে
- 3C ফায়ার সার্টিফিকেশন সম্পূর্ণ পরিদর্শন এবং ইস্পাত পাইপ ফিটিং জন্য কারখানা রেকর্ড ফাইলিং
সম্পূর্ণ শংসাপত্র নথি, কারখানা পরীক্ষার রিপোর্ট এবং পণ্য পরিদর্শন শংসাপত্রগুলি অগ্নি প্রকল্প গ্রহণ, প্রকৌশল বিডিং এবং আমদানি কাস্টমস ক্লিয়ারেন্স কাজ সমর্থন করার জন্য প্রদান করা যেতে পারে।
কাস্টমাইজেশন বিকল্প
আমরা ফায়ার ইঞ্জিনিয়ারিং ঠিকাদার, পাইপলাইন পরিবেশক এবং নির্মাণ সামগ্রী সরবরাহকারীদের জন্য লক্ষ্যযুক্ত কাস্টমাইজেশন পরিষেবা সরবরাহ করি:
- খাঁজকাটা পাইপ ফিটিংসের স্ট্যান্ডার্ড DN65-DN300 রেঞ্জের বাইরে বিশেষ অ-মানক আকার কাস্টমাইজেশন
- উচ্চ আর্দ্রতা এবং ক্ষয়কারী ভূগর্ভস্থ পাইপলাইন পরিবেশের জন্য কাস্টম ইপোক্সি আবরণ বেধ
- পাইপ কাপলিং পাইকারি ব্র্যান্ড বিতরণের জন্য কাস্টম ব্যক্তিগত লেবেল প্রিন্টিং এবং ব্যাচ প্যাকেজিং
- অতি-উচ্চ চাপ পাইপলাইন প্রকল্পের জন্য যান্ত্রিক পাইপ ফিটিংগুলির চাঙ্গা করা পুরু প্রাচীর কাস্টমাইজেশন
- আঞ্চলিক বাজারের চাহিদার জন্য কাস্টম খাঁজের আকারের সাথে মিলিত বিশেষ ইস্পাত পাইপ ফিটিং স্পেসিফিকেশন
উত্পাদন প্রক্রিয়া এবং কঠোর মান নিয়ন্ত্রণ
- নমনীয় লোহার কাঁচামাল গলানো এবং চার-মুখী কাপলিং খালির সুনির্দিষ্ট ঢালাই
- খাঁজযুক্ত পাইপ ফিটিং শরীরের নমনীয়তা এবং চাপ প্রতিরোধের অপ্টিমাইজ করার জন্য তাপ চিকিত্সা
- অভিন্ন ইপোক্সি আবরণ আনুগত্যের জন্য পৃষ্ঠের অক্সাইড ত্বক অপসারণ করতে শট ব্লাস্টিং
- স্বয়ংক্রিয় লাল ইপক্সি ইলেক্ট্রোস্ট্যাটিক স্প্রে এবং উচ্চ-তাপমাত্রা নিরাময় বিরোধী জারা স্তর
- পাইপ কাপলিং সমাবেশ মিলের জন্য মান সংযোগকারী খাঁজগুলির সুনির্দিষ্ট যন্ত্র
- সম্পূর্ণ ব্যাচ জলবাহী চাপ পরীক্ষা এবং যান্ত্রিক পাইপ জিনিসপত্র সিলিং পরিদর্শন
- চেহারা, আকার এবং সার্টিফিকেশন নথি খাঁজকাটা কাপলিং জিনিসপত্র বাছাই
- সমাপ্ত ইস্পাত পাইপ জিনিসপত্র দীর্ঘ দূরত্ব পরিবহনের জন্য বিরোধী সংঘর্ষ প্লাস্টিক প্যাকেজিং.
