বিজোড় পাইপ সংযোগের জন্য যথার্থ খাঁজ মোড়
পণ্য ওভারভিউ

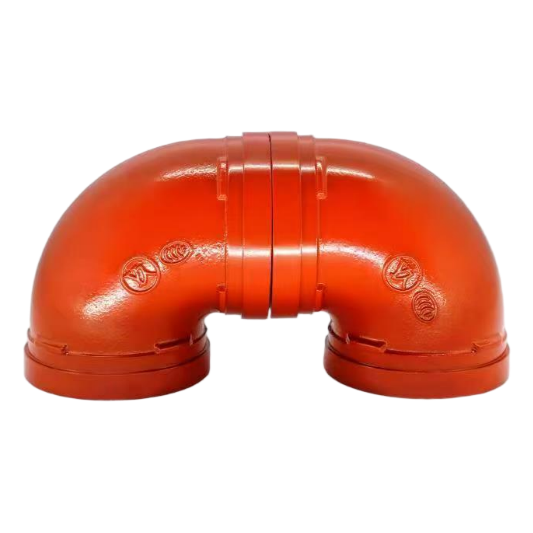

Shanxi Bote দ্বারা নির্মিত, নির্ভুল খাঁজ মোড় হল একটি ডেডিকেটেড গ্রুভড পাইপ ফিটিং যা অগ্নি সুরক্ষা পাইপলাইন সিস্টেমের জন্য ডিজাইন করা হয়েছে। এই যান্ত্রিক পাইপ ফিটিংটি 90° বাঁক এবং 45° বাঁক সহ দুটি মূলধারার প্রকারকে কভার করে, যা সম্পূর্ণ ক্ষয়-বিরোধী সুরক্ষার জন্য লাল ইপোক্সি আবরণ সহ উচ্চ-মানের নমনীয় লোহা থেকে উত্পাদিত হয়।
পণ্যটি সম্পূর্ণরূপে GB5135.11 জাতীয় অগ্নি সুরক্ষা মান মেনে চলে এবং অফিসিয়াল 3C ফায়ার সার্টিফিকেশন ধারণ করে। এটি গ্রুভড পাইপলাইন লেআউটের জন্য একটি কোর টার্নিং কানেক্টর হিসেবে কাজ করে, ঢালাইয়ের কাজ দূর করে এবং পাইপ কাপলিং এবং গ্রুভড কাপলিং ফিটিংসের সাথে দ্রুত সমাবেশ সমর্থন করে। চমৎকার সিলিং পারফরম্যান্স এবং 1.6MPa চাপ প্রতিরোধের সাথে, এটি ইস্পাত পাইপ ফিটিংগুলির ভিতরে তরল প্রবাহ প্রতিরোধকে হ্রাস করে এবং পাইপলাইন রাউটিংকে মসৃণ করে।
এটি ব্যাপকভাবে ফায়ার প্রধান পাইপলাইন এবং বৃহৎ জল সরবরাহ ও নিষ্কাশন নেটওয়ার্ক প্রকল্পগুলিতে প্রয়োগ করা হয়, যা ঐতিহ্যগত ঢালাই সংযোগ পদ্ধতির তুলনায় নিরাপদ এবং উচ্চ-দক্ষ নির্মাণ প্রদান করে।
প্রযুক্তিগত বিশেষ উল্লেখ
- পণ্য বিভাগ: খাঁজযুক্ত পাইপ ফিটিং, যান্ত্রিক পাইপ ফিটিং
- উপলব্ধ প্রকার: 90° খাঁজ মোড়, 45° খাঁজ মোড়
- কাঁচামাল: উচ্চ শক্তি নমনীয় লোহা
- সারফেস ট্রিটমেন্ট: লাল ইপোক্সি অ্যান্টি-জারা স্প্রে করা
- রেটেড কাজের চাপ: 1.6 MPa
- সংযোগ পদ্ধতি: পাইপ কাপলিং এবং গ্রুভড কাপলিং ফিটিংগুলির সাথে খাঁজযুক্ত বাতা সংযোগ
- এক্সিকিউটিভ স্ট্যান্ডার্ড: GB5135.11 অগ্নি সুরক্ষা জাতীয় মান
- সার্টিফিকেশন: জাতীয় বাধ্যতামূলক 3C অগ্নি নিরাপত্তা শংসাপত্র
- কোর ম্যাচিং পণ্য: আগুন এবং জল সরবরাহ পাইপলাইনের জন্য সমস্ত স্ট্যান্ডার্ড ইস্পাত পাইপ ফিটিং
পণ্য বৈশিষ্ট্য এবং সুবিধা
1. বিশেষায়িত ফায়ার প্রোটেকশন স্ট্যান্ডার্ড কনফিগারেশন
এই খাঁজযুক্ত পাইপ ফিটিং কঠোরভাবে GB5135.11 ফায়ার কোড অনুসরণ করে এবং সম্পূর্ণ 3C সার্টিফিকেশন পাস করে, সম্পূর্ণরূপে নিরাপত্তা পরিদর্শন এবং ফায়ার ইঞ্জিনিয়ারিং প্রকল্পগুলির গ্রহণযোগ্যতা মান পূরণ করে।
2. নমনীয় আয়রন এবং লাল ইপোক্সি অ্যান্টি-জারা স্তর
নমনীয় আয়রন বেস শক্তিশালী চাপ এবং প্রভাব প্রতিরোধের সরবরাহ করে, যখন অভিন্ন লাল ইপোক্সি আবরণ জল এবং অক্সিজেন ক্ষয়কে বাধা দেয়, আর্দ্র পাইপলাইন পরিবেশে ইস্পাত পাইপ ফিটিংগুলির পরিষেবা জীবনকে প্রসারিত করে।
3. জোড়-মুক্ত দ্রুত বাতা মাউন্ট
মিলে যাওয়া পাইপ কাপলিং এবং গ্রুভড কাপলিং ফিটিংসের সাথে সহযোগিতা করা, বাঁকটি ঢালাই অপারেশন ছাড়াই দ্রুত যান্ত্রিক সমাবেশ উপলব্ধি করে, নির্মাণ সাইটে আগুনের ঝুঁকি দূর করে এবং ইনস্টলেশনের গতি ব্যাপকভাবে উত্তোলন করে।
4. চমৎকার sealing এবং স্থিতিশীল চাপ প্রতিরোধের
সুনির্দিষ্ট খাঁজ মেশিনিং 1.6MPa কাজের চাপের অধীনে শূন্য ফুটো বজায় রাখা, অগ্নি এবং জল সরবরাহ ব্যবস্থার দীর্ঘমেয়াদী ক্রমাগত তরল সরবরাহের জন্য উপযুক্ত সিলিং গ্যাসকেটগুলিকে পুরোপুরি মেলে।
5. কম তরল প্রতিরোধের পাইপলাইন নকশা
মসৃণ অভ্যন্তরীণ আর্ক গঠন তরল অস্থিরতা এবং প্রবাহ প্রতিরোধকে হ্রাস করে, জল পাম্পের শক্তি খরচ কমায় এবং পাইপলাইন নেটওয়ার্কগুলির সামগ্রিক পরিবাহক দক্ষতা উন্নত করে।
6. বৈচিত্র্যময় বিন্যাসের জন্য দ্বৈত কোণ প্রকার
90° এবং 45° গ্রুভ বাঁকের দুটি ঐচ্ছিক বৈশিষ্ট্য প্রধান ফায়ার পাইপলাইন এবং বৃহৎ ড্রেনেজ পাইপ নেটওয়ার্কের সমস্ত টার্নিং লেআউট চাহিদা পূরণ করে, যা জটিল সাইট রাউটিং এর জন্য নমনীয়।
ধাপে ধাপে ইনস্টলেশন গাইড
- ইস্পাত পাইপ ফিটিং এর খাঁজ পৃষ্ঠ পরিষ্কার করুন, মসৃণ ম্যাচিং পৃষ্ঠ নিশ্চিত করতে মরিচা, burrs এবং বিভিন্ন ধরনের মুছে ফেলুন।
- নির্ভুল খাঁজ মোড়ের পোর্টের ভিতরে রাবার সিলিং গ্যাসকেট রাখুন, পাইপের খাঁজ অবস্থানের সাথে সঠিকভাবে গ্যাসকেটটি সারিবদ্ধ করুন।
- খাঁজযুক্ত স্টিলের পাইপ দিয়ে বাঁকের উভয় প্রান্ত সারিবদ্ধ করুন, জয়েন্টের বাইরের দিকে পাইপ কাপলিং এবং গ্রুভড কাপলিং ফিটিং ঠিক করুন।
- গ্যাসকেট অফসেট এবং আংশিক ফুটো হওয়ার ঝুঁকি এড়াতে ক্রস সিকোয়েন্সের মাধ্যমে পাইপ কাপলিংগুলিতে বোল্টগুলিকে সমানভাবে শক্ত করুন।
- নির্মাণ অঙ্কন প্রয়োজনীয়তা মেলে পাইপলাইন বাঁক কোণ সামঞ্জস্য করুন, যান্ত্রিক পাইপ ফিটিং কোন বিকৃতি নিশ্চিত করুন.
- সমস্ত সংযোগ শেষ হওয়ার পরে সম্পূর্ণ পাইপলাইনের চাপ পরীক্ষা করুন, আনুষ্ঠানিক অপারেশনের আগে তরল ফুটো হওয়ার জন্য সমস্ত যৌথ অবস্থান পরীক্ষা করুন।
অ্যাপ্লিকেশন দৃশ্যকল্প
বিল্ডিং ফায়ার স্প্রিঙ্কলার প্রধান পাইপলাইন
অভ্যন্তরীণ অগ্নি সুরক্ষা প্রধান পাইপের জন্য স্ট্যান্ডার্ড গ্রুভড পাইপ ফিটিং, ফায়ার সিস্টেম লেআউটের জন্য গ্রুভড কাপলিং ফিটিং এবং পাইপ কাপলিংগুলির সম্পূর্ণ সেটের সাথে সামঞ্জস্যপূর্ণ।
বড় পৌর জল সরবরাহ নেটওয়ার্ক
1.6MPa চাপ বহন ক্ষমতা আবাসিক এবং বাণিজ্যিক জেলার জন্য বড় পৌরসভা জল সরবরাহ ইস্পাত পাইপ ফিটিং বিন্যাস পূরণ করে।
শিল্প কর্মশালা নিষ্কাশন পাইপলাইন
ওয়ার্কশপের পয়ঃনিষ্কাশন এবং সঞ্চালিত জলের পাইপলাইন বাঁক সংযোগের জন্য উপযুক্ত কম প্রবাহ প্রতিরোধের সাথে যান্ত্রিক পাইপ ফিটিং।
আন্ডারগ্রাউন্ড কমার্শিয়াল কমপ্লেক্স ফায়ার সিস্টেম
ঢালাই-মুক্ত ইনস্টলেশন ভূগর্ভস্থ নির্মাণের সময় খোলা আগুনের ঝুঁকি এড়ায়, শপিং মল এবং ভূগর্ভস্থ গ্যারেজ ফায়ার প্রকল্পগুলিতে ব্যাপকভাবে গৃহীত হয়।
গুদাম ও লজিস্টিক পার্ক ফায়ার পাইপলাইন
ব্যাপক ইনস্টলেশন বন্ধুত্বপূর্ণ নকশা বৃহৎ-এলাকার গুদাম অগ্নি সুরক্ষা খাঁজকাটা পাইপ ফিটিং সিস্টেমের জন্য নির্মাণ সময়কে ছোট করে।
হাই-রাইজ বিল্ডিং জল সরবরাহ উল্লম্ব পাইপ
স্থিতিশীল সিলিং কার্যকারিতা উচ্চ-বৃদ্ধি উল্লম্ব জলের পাইপের ফুটো প্রতিরোধ করে, সম্পূর্ণ সমর্থনকারী যান্ত্রিক পাইপ ফিটিং সিরিজের সাথে সহযোগিতা করে।
ক্রেতাদের জন্য মূল সুবিধা
- নির্মাণ নিরাপত্তা উন্নত করুন: ঢালাই-মুক্ত ক্ল্যাম্প সংযোগ খোলা আগুনের ঝুঁকি দূর করে, নির্মাণ সাইটে অগ্নি দুর্ঘটনার ঝুঁকি অনেক কম করে।
- প্রকল্প চক্র সংক্ষিপ্ত করুন: পাইপ কাপলিং এবং গ্রুভড কাপলিং ফিটিংসের দ্রুত সমাবেশ ইনস্টলেশনের শ্রমের সময়কে হ্রাস করে এবং সামগ্রিক প্রকল্প সরবরাহের গতি বাড়ায়।
- অগ্নি পরিদর্শন মসৃণভাবে পাস করুন: সম্পূর্ণ 3C সার্টিফিকেশন সহ স্ট্যান্ডার্ড গ্রুভড পাইপ ফিটিং অতিরিক্ত ফাইলিং পদ্ধতি ছাড়াই ফায়ার ইঞ্জিনিয়ারিং গ্রহণযোগ্যতার প্রয়োজনীয়তা পূরণ করে।
- দীর্ঘমেয়াদী রক্ষণাবেক্ষণ খরচ হ্রাস করুন: লাল ইপোক্সি অ্যান্টি-জারা আবরণ এবং স্থিতিশীল সিলিং কাঠামো ইস্পাত পাইপের ফিটিংগুলির পরিষেবা জীবনকে প্রসারিত করে এবং পরবর্তীতে ফুটো মেরামতের ফ্রিকোয়েন্সি কম করে।
- নিম্ন পাইপলাইন অপারেশন খরচ: মসৃণ অভ্যন্তরীণ চাপ নকশা তরল প্রতিরোধের হ্রাস এবং দীর্ঘমেয়াদী জল পাম্প শক্তি খরচ হ্রাস.
- শক্তিশালী সিস্টেম সামঞ্জস্যতা: সম্পূর্ণ পাইপলাইন আনুষাঙ্গিকগুলির জন্য এক-স্টপ সংগ্রহকে সমর্থন করে, সমস্ত মূলধারার যান্ত্রিক পাইপ ফিটিং সিরিজের সাথে পুরোপুরি মিলে যায়।
সার্টিফিকেশন এবং কমপ্লায়েন্স স্ট্যান্ডার্ড
প্রতিটি নির্ভুল খাঁজ মোড় স্ট্যান্ডার্ড গ্রুভড পাইপ ফিটিং এবং যান্ত্রিক পাইপ ফিটিং সিরিজের অন্তর্গত, সম্পূর্ণরূপে GB5135.11 জাতীয় অগ্নি সুরক্ষা মান অনুযায়ী উত্পাদিত এবং সম্পূর্ণ জাতীয় 3C অগ্নি নিরাপত্তা শংসাপত্র দিয়ে সজ্জিত। সমস্ত কাঁচামাল এবং সমাপ্ত পণ্য প্রসবের আগে কঠোর কারখানা পরীক্ষা পাস:
- নমনীয় লোহা কাঁচামাল রচনা এবং প্রসার্য শক্তি পরিদর্শন
- লাল epoxy আবরণ বেধ, আনুগত্য এবং বিরোধী জারা কর্মক্ষমতা পরীক্ষা
- মান ইস্পাত পাইপ জিনিসপত্র সঙ্গে খাঁজ মাত্রিক নির্ভুলতা ম্যাচিং পরীক্ষা
- মিলিত পাইপ কাপলিং এবং গ্রুভড কাপলিং ফিটিং সহ 1.6MPa ফুল-লোড হাইড্রোলিক চাপ ফুটো পরীক্ষা
- 3C সার্টিফিকেশন স্ট্যান্ডার্ড অগ্নি নিরাপত্তা কর্মক্ষমতা পুনরায় যাচাইকরণ
সম্পূর্ণ সার্টিফিকেশন নথি, কারখানা পরিদর্শন রিপোর্ট এবং পণ্য পরীক্ষার রেকর্ড অগ্নি প্রকল্প গ্রহণ, প্রকৌশল বিডিং এবং আমদানি শুল্ক ছাড়পত্রের জন্য প্রদান করা যেতে পারে।
কাস্টমাইজেশন বিকল্প
আমরা বিভিন্ন প্রকল্পের চাহিদা মেটাতে ফায়ার ইঞ্জিনিয়ারিং ঠিকাদার, পাইপলাইন পাইকার এবং নির্মাণ যন্ত্রপাতি সরবরাহকারীদের লক্ষ্যযুক্ত কাস্টমাইজেশন পরিষেবা প্রদান করি:
- কাস্টম অ-মানক ক্যালিবারগুলি প্রচলিত আকারের সীমার বাইরে খাঁজযুক্ত পাইপের ফিটিং
- বিশেষ পাইপলাইন বিন্যাসের জন্য মান 45° এবং 90° ছাড়াও কাস্টম বাঁক কোণ
- উপকূলীয় উচ্চ-আর্দ্রতা ক্ষয়কারী পরিবেশ প্রকল্পের জন্য কাস্টম ইপোক্সি আবরণ বেধ
- পাইকারি ইস্পাত পাইপ জিনিসপত্র জায় জন্য কাস্টম লোগো মুদ্রণ এবং ব্যক্তিগত লেবেল প্যাকেজিং
- সম্পূর্ণ যান্ত্রিক পাইপ ফিটিং সেট হিসাবে মিলিত কাস্টমাইজড পাইপ কাপলিং এবং গ্রুভড কাপলিং ফিটিং সমর্থন করে
উত্পাদন প্রক্রিয়া এবং কঠোর মান নিয়ন্ত্রণ
- উচ্চ মানের নমনীয় লোহা গলানো এবং বাঁক খালির নির্ভুল ঢালাই
- কাস্ট ব্ল্যাঙ্কের নমনীয়তা এবং প্রভাব প্রতিরোধের অপ্টিমাইজ করার জন্য অ্যানিলিং চিকিত্সা
- মান ইস্পাত পাইপ ফিটিং সহনশীলতা মেলে CNC নির্ভুলতা খাঁজ মেশিন
- অভিন্ন ইপোক্সি আনুগত্যের জন্য কাস্টিং অক্সাইড ত্বক অপসারণ করতে সারফেস শট ব্লাস্টিং
- সম্পূর্ণ লাল ইপোক্সি স্প্রে এবং উচ্চ-তাপমাত্রা নিরাময় বিরোধী জারা চিকিত্সা
- ব্যাচ চাপ ফুটো পরীক্ষা এবং 3C স্ট্যান্ডার্ড ফায়ার কর্মক্ষমতা পরিদর্শন
- সমাবেশ যাচাইকরণের জন্য পাইপ কাপলিং এবং খাঁজযুক্ত কাপলিং ফিটিংগুলির সাথে ম্যাচিং পরীক্ষা
- খাঁজযুক্ত পাইপ ফিটিং পণ্যগুলির দীর্ঘ-দূরত্বের রপ্তানি পরিবহনের জন্য বিরোধী সংঘর্ষের প্যাকেজিং
